《CFD風(feng)力發電(dian)工程-風(feng)機(ji)(ji)塔筒基礎沉(chen)降(jiang)安(an)(an)全監測系統(tong)》旨在建立(li)一套安(an)(an)全、高效的(de)監測數(shu)(shu)據(ju)庫系統(tong)，利用傳(chuan)感器檢測，信(xin)號處理，計算(suan)機(ji)(ji)技術，數(shu)(shu)據(ju)通訊技術和(he)風(feng)機(ji)(ji)的(de)有(you)關(guan)技術，對風(feng)機(ji)(ji)運行(xing)過(guo)程進(jin)行(xing)實時(shi)監控及沉(chen)降(jiang)故障報(bao)(bao)(bao)警(jing)，以(yi)預防出現不均勻(yun)沉(chen)降(jiang)，及時(shi)反(fan)饋信(xin)息，避免因沉(chen)降(jiang)原因造成(cheng)風(feng)機(ji)(ji)主(zhu)體結構的(de)破壞或產生(sheng)影響風(feng)機(ji)(ji)正常運行(xing)而(er)造成(cheng)的(de)巨(ju)大經濟(ji)損失，從而(er)保證(zheng)風(feng)機(ji)(ji)的(de)正常使用壽命和(he)安(an)(an)全性，并為以(yi)后的(de)勘察設(she)(she)計施工提供可靠(kao)的(de)資料及相(xiang)應的(de)沉(chen)降(jiang)參數(shu)(shu)，沉(chen)降(jiang)觀測的(de)必要(yao)性和(he)重要(yao)性愈加明顯。本系統(tong)由(you)監控上(shang)位機(ji)(ji)及軟件系統(tong)、采集設(she)(she)備、傳(chuan)感器等組成(cheng)。系統(tong)具有(you)測點、儀器、公式管(guan)(guan)理，實時(shi)采集及手動(dong)采集數(shu)(shu)據(ju)、成(cheng)果計算(suan)、過(guo)程線、布置圖、報(bao)(bao)(bao)警(jing)顯示查詢(xun)、報(bao)(bao)(bao)警(jing)閥(fa)值設(she)(she)定、用戶管(guan)(guan)理、日(ri)志查詢(xun)、在線聯機(ji)(ji)幫助(zhu)等豐富功能(neng)。

產品功能(neng)

1 系統結構

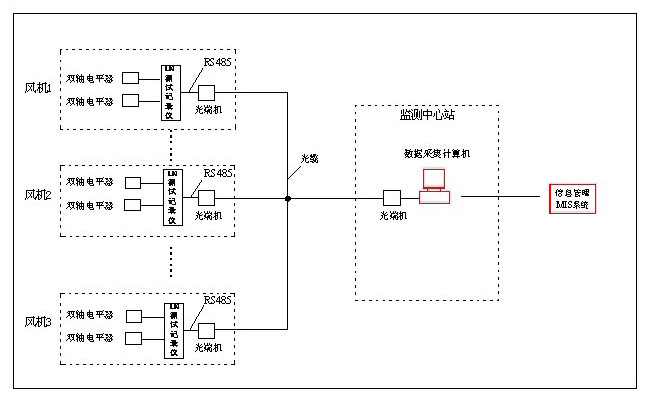

如上圖所示，塔筒(tong)基礎沉降監(jian)測自動化系統結構基本可分(fen)為三(san)大部分(fen)：①監(jian)測傳感器部分(fen)；②分(fen)布式網絡及LN測試記(ji)錄儀部分(fen)；③ 監(jian)測中心(xin)站部分(fen)。

1.1 現場傳感器部分
      ; 預備沿塔(ta)(ta)筒(tong)軸心布置一個監測斷面(mian)，在塔(ta)(ta)筒(tong)底部(bu)布置一臺電(dian)平器（雙軸），用于監測塔(ta)(ta)筒(tong)基礎沉降角度。

1.2 分布式網絡及LN測試記錄儀部分
       在每個塔筒的合適部位布置1臺LN測試記錄儀，接入上述一臺電平器。LN測試記錄儀將采用現場的220V供電電源。
       每個塔筒的(de)LN測(ce)試(shi)記錄儀在分布式網絡結構中(zhong)都是獨立(li)的(de)，接受監測(ce)中(zhong)心站采集計(ji)算機的(de)指令(ling)完成有(you)關測(ce)量操作等。

1.3 監測中心站
       在監測中心站布置一臺采集及工作計算機，用于在線“無人值守”監測和數據采集、原始數據超限和系統自檢及故障報警、監測數據管理分析、遠程傳輸和控制。
       監測(ce)中心站(zhan)與每個塔筒(tong)的LN測(ce)試(shi)記錄儀之間采用光(guang)(guang)纜(lan)連接實現網(wang)絡通(tong)信(xin)。在此(ci)采用工程(cheng)中已(yi)輔設好的光(guang)(guang)纜(lan)及(ji)光(guang)(guang)端機實現網(wang)絡通(tong)信(xin)。管理中心站(zhan)預留(liu)與電站(zhan)監控系(xi)統以(yi)及(ji)電站(zhan)MIS系(xi)統的傳輸接口。

1.4 監測設備技術指標

電平器
       選用西安聯能公司生產的LN-TM雙軸電平器，其技術指標如下：
       量程：±10°；
       分辨率：<5秒；
  &nbsp;    輸入：9 ~12Vdc。

LN測試記錄儀
       選用西安聯能公司生產的LN測試記錄儀，其技術指標如下：
       通道數：6通道；
       測量速度：< 3 S/點；
       平均無故障工作時間(MTBF)：大于28000小時；電池工作時間：24小時；
    &nbsp;  先(xian)進的內防(fang)技術，防(fang)塵、防(fang)腐蝕、防(fang)水；使用溫度(du) -25～+75℃,濕度(du) 99％。

2 監測數據自動采集系(xi)統功能

系統功能
       系統(tong)具備多種數(shu)據(ju)采集方式(shi)(shi)和測量控制方式(shi)(shi)。

顯示功能
      &nbsp;包括顯(xian)示監測(ce)布(bu)置(zhi)圖(tu)、監測(ce)控制點布(bu)置(zhi)圖(tu)、測(ce)值過程線、監測(ce)數據分(fen)布(bu)圖(tu)、測(ce)點監測(ce)信息(xi)以及(ji)報警狀態等。

存儲功能
       系(xi)統具備數(shu)據自(zi)動(dong)(dong)存貯和數(shu)據自(zi)動(dong)(dong)備份功能。在外(wai)部(bu)電源突然(ran)中(zhong)斷時，保證內存數(shu)據和參數(shu)不丟失(shi)。

操作功能
&nbsp;      在監控主機(ji)或授權計算機(ji)上可實現相關操作、輸入/輸出(chu)、顯示打印(yin)、報告現時測值狀態、修改系統(tong)設(she)置、調用歷史(shi)數據、評估運行狀態等。

數據通信功能
      &nbsp;現測試記錄儀(yi)與管理(li)中心(xin)站計(ji)算機(ji)之間(jian)進行雙(shuang)向數據通信。

遠程操作功能
 &nbsp;     監測管理中心站具有對現(xian)場測試(shi)記錄儀(yi)進(jin)行遠程各項功(gong)能(neng)的操(cao)作。

網絡安全防護功能
&nbsp;      具有(you)多(duo)(duo)級用戶(hu)管(guan)理(li)功能，設置有(you)多(duo)(duo)級用戶(hu)權限、多(duo)(duo)級安(an)全(quan)密碼，對系統進行有(you)效的安(an)全(quan)管(guan)理(li)，確保網絡的安(an)全(quan)運行。

自檢和報警功能
       系(xi)(xi)統具有(you)自檢能(neng)力，對現場(chang)設備進(jin)行(xing)自動檢查，能(neng)在計算(suan)機(ji)上以(yi)屏(ping)幕文字(zi)或聲音方式顯示系(xi)(xi)統運行(xing)狀態和故障(zhang)信息，以(yi)便及時(shi)對系(xi)(xi)統進(jin)行(xing)維(wei)護。具有(you)運行(xing)日志、故障(zhang)日志記錄(lu)的功能(neng)。

供電功能
       ;系統(tong)(tong)采用220V交流(liu)電(dian)源，測試記(ji)錄儀(yi)配備備用蓄電(dian)池。在系統(tong)(tong)供(gong)電(dian)中(zhong)斷(duan)的(de)情況下，自(zi)動(dong)供(gong)電(dian)，能保證現場測試記(ji)錄儀(yi)至少連續工作24小時。

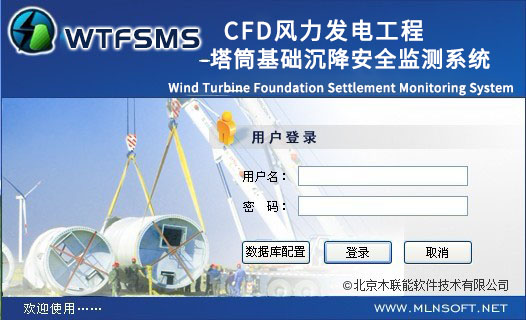

3 系統界面

產品特(te)點

高精度：監測角度可精確到0.001度。
       在線監測：可實時監測塔筒沉降情況。
       專業可靠：提供了查詢維護、報警處理、成果計算、過程線、布置圖、報表設置及顯示等功能、簡單直觀、專業可靠。
